快視電子KS-TV22 電視機拼接器，4屏拼接控制器
價格電議
- 所在地：廣東 深圳
- 發貨期：3天
- 發布時間 ：2018-03-13 10:42:37
產品詳情
KS-TV22電視機拼接器
一,產品簡介：
KS-TV22是這款專門針對液晶電視,超窄邊液晶屏,投影機的高清畫面液晶拼接處理器,支持4路HDMI信號輸出,接四臺液晶電視機或其它顯示設備,可以根據用戶需求定制2*2,1*4,4*1等模式。產品采用高清處理芯片,支持1080P信號的輸入和輸出。同時支持1路復合視頻,1路VGA,1路USB,1路HDMI輸入,所有輸入信號均可以切換到大屏幕進行拼接顯示,并且音頻與相應視頻同步輸出。
用戶在操作拼接處理器的時候更簡單,直觀,產品設計了紅外遙控,也可以通過RS-232進行中控控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制,操作更為人性化,更簡單。
二,功能介紹：
1,四畫面拼接功能
KS-TV22四畫面拼接器支持4路HDMI信號輸出,駁接四塊液晶電視機或者其它顯示設備如投影,DLP,等離子等顯示單元,四個顯示單元拼接組成一個超大畫面。KS-TV22可以根據用戶的求需定制2*2,1*4,4*1等拼接模式。
2,輸入信號
可支持1路復合視頻,1路VGA,1路HDMI,1路USB總計四路信號輸入,其中HDMI和USB信號接口自帶音頻解碼功能,復合視頻和和VGA信號外加相應綁定音頻接口,所有輸入視頻信號均可實現與音頻同步輸出切換。
3,鏡像功能(180度旋轉）
與普通拼接產品相比,KS-TV22具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時,對上一排液晶電視翻轉180度,從而大幅度降低液晶拼接縫隙,減少圖像因邊縫過大引的失真
4,邊緣屏蔽功能
所有拼接顯示單元都有一定物理邊框縫隙,在無邊緣屏蔽功能處理情況下,圖像會(huì )出現視覺上拉扯開的現像,感覺很不自然；經過邊緣屏蔽處理的圖像無變形,拉伸,視覺更自然逼真
5,U盤播放功能
KS-TV22可以通過USB接口播放U盤里面的視頻,圖片,并實現畫面拼接功能；
USB可以支持常用的一些視頻,圖片,MP3,TXT文檔；
可以支持視頻的選定或全選播放；
可以支持所有視頻輪循播放,暫停,快進,節目清單等功能；
可設定開機自動播放USB里面視頻,無需任何操作；
6,遙控功能
遙控器為KS-TV22專項使用定制,拼接器各項功能與遙控按鍵完全對應,非市場公模遙控。紅包遙控上可以完成拼接處理器的設置,切換,調節的所有功能,并采用超靈敏設計,遙控距離可達7至10米。
技術參數：
| 名稱 | 規格 |
| 輸入信號 | |
| VGA信號 | DB15接口,綁定1路3.5音頻接口； 支持640x480/85HZ 至 1920x1200/60HZ; |
| HDMI信號 | HDMI1.3(HDCP1.3) DVI1.0,HDMI內嵌音頻 |
| 視頻信號 | 自動識別NTSC,PAL或SECAM制式,綁定1路3.5音頻接口； |
| USB(U盤 | 標準USB 2.0接口,可接U盤,內嵌音頻； 支持視頻,圖片,MP3,TXT格式播放； |
| 輸出信號 | |
|
HDMI輸出接口 |
4路HDMI輸出,支持2*2,1*2,2*1,1*3,3*1,1*4,4*1拼接模式； 1920x1080P@60HZ,1280x720@60HZ,1024x768@60Hz； |
| 音頻輸出 | 3.5音頻接口,支持左右聲道立體聲,音視頻信號同步切換； |
| 其它 | |
| 控制方式 | RS232,機箱按鍵； |
| 供電 | DC-12V |
| 拼接規模 | 簡易型四拼接 |
| 功耗 |
20W |
| 機箱規格 | |
| 尺寸 | 260mm(長)x150mm深)x45m(高) |
| 重量 | 1．3Kg |

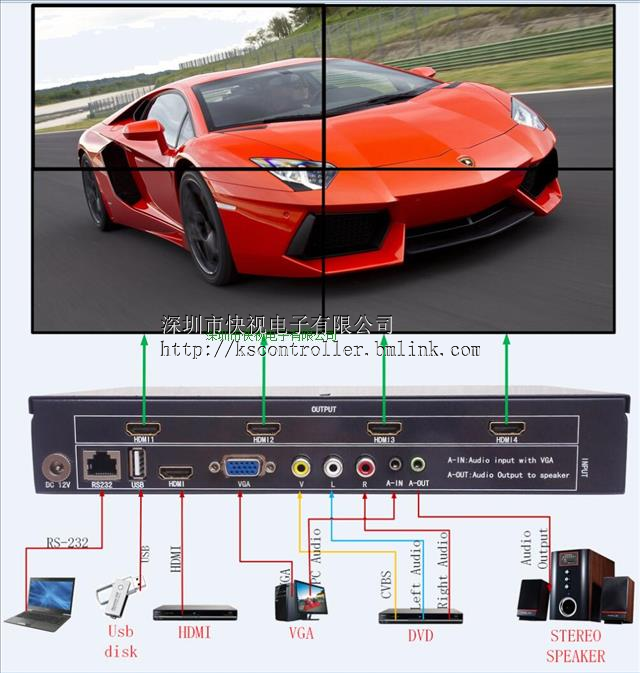

系統拓撲圖：
