一,用途
　　ZOY－4系列智能氧化鋯氧量分析儀是一種實用可靠的自動化分析儀表。能與各種電動單元儀表,常規顯

示記錄儀表及DCS集散控制系統配合作用,可對鍋爐,窯爐,加熱爐等燃燒設備在燃燒過程中所產生的煙氣

含量進行快速,正確的在線檢測分析。以實現低氧燃燒控制,達到節能目的,減少環境污染。

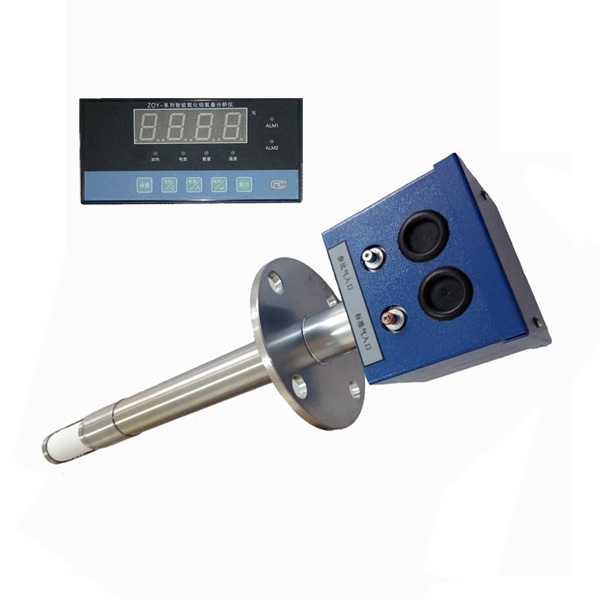

ZOY－4系列智能氧化鋯氧量分析儀有ZOY型氧化鋯探頭（一次儀表）和ZOY氧量變送器（二次儀表）二部分組

成。

二,工作原理
　　１,氧化鋯鋯管是一種金屬氧化物,在高溫下形成固態電解質具有傳導氧離子的特性。被測氣體（煙氣

）通過探頭過濾器,進入氧化鋯鋯管的內側,參比氣體（空氣）通過自然對流進入探頭氧化鋯鋯管的外側。

當鋯管內外側氧濃度不同時,在氧化鋯鋯管內外兩側間會(huì )產生氧濃差電動勢。

三,技術指標
① 基本誤差：＜±2％F•S,儀表精度１級
② 量　　程：0～5％O2；0～10％O2；0～20％O2；0～25％O2
③ 本底修正：-20mV～ 20mV
④ 被測煙氣溫度：ZOY-4型低于700℃（低溫型）ZOY-5型700～1200℃（高溫型）
⑤ 輸出信號：可擴展雙路隔離輸出,0～10mADC和4～20mADC,采取光電隔離,直接和計算機聯網。　
⑥ 負載能力：0 ～1.2ΚΩ或0～600Ω
⑦ 環境條件：0～50℃；相對濕度＜90％
⑧ 電　　源：220V±10％,50Hz
⑨ 功　　耗：變送器約8W,加熱爐平均約50W
⑩ 響應時間：90％約3秒
氧化鋯探頭加熱爐升溫時間：約20分鐘
氧化鋯探頭壽命：氧化鋯管按國際GB11169-89保用一年。主體壽命5年以上。
3.3 規格尺寸
① 氧化鋯探頭的外形尺寸：?jiǎn)挝籱m (圖二)
L=400,800,1200

四,氧化鋯探頭的安裝
氧化鋯探頭安裝
⑴　安裝點的選擇：
　　探頭安裝點的煙氣溫度應符合小于600℃的要求,一般來說,煙氣溫度低,探頭使用壽命長,煙氣溫度

高,使用壽命短。探頭不能安裝在煙氣不流動的死角,也不能安裝在煙氣流動很快的地方（如有些旁路氣道

的擴容腔內）。
　　另外要求煙道漏氣較小,探頭安裝維修方便,對于中,小型鍋爐,建議安裝在省煤器前過熱器后,因為

鍋爐系統煙氣流向從爐膛到汽包,經過過熱器,省煤器,空氣預熱器,由引風機經回收處理后從煙囪排放。

如果測點過于靠近煙氣爐膛出口,由于溫度過高,流速較快,將對探頭不銹鋼外殼形成沖刷腐蝕,減短使用

壽命；如果測點過于偏后,由于煙道系統中漏氣現象,將造成測點處氧量值偏高,不能如實反映爐膛中的煙

氣氧量。
⑵　爐墻上的探頭固定法蘭：
　　用鋼材做成如圖六形狀的過渡架,過渡架的法蘭能直接焊在爐墻外壁上或埋入爐墻中,但要求氣密牢固

。過渡架另一端法蘭是為固定檢測器而設,因此必須與檢測器固定法蘭的螺孔相匹配。如果用Ф12mm安裝孔

,則在過渡法蘭的Ф130mm圓上均布四個Ф12mm安裝孔,使用4個M10×40的螺絲,將它與檢測器的固定法蘭

緊固,為防止漏氣,兩法蘭間可填充橡膠紙板密封圈。
⑶　探頭的安裝：
　　探頭的參比氣是靠空氣自然對流提供的,探頭需水平安裝,參比氣和標準氣接口相應朝下,探頭安裝法

蘭和過渡架法蘭之間必須填橡膠紙板,以免空氣漏入煙道,影響測量準確度。
　　探頭端頭必須離鍋爐內壁150mm以上,使過濾器的多孔陶瓷暴露部份背對煙氣的流向（過濾器方向可單

獨轉動）以避免陶瓷體受氣體沖刷,延長使用壽命。
　　當探頭推入煙道時,為防止鋯管爆裂,宜分段逐步推入,一般以10～20厘米／分鐘為好。
