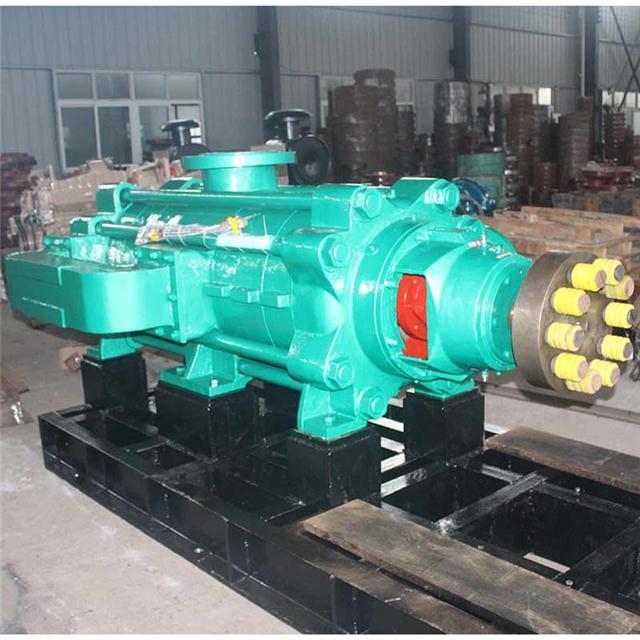

D(DF/DY/MD)系列泵系臥式單吸多級分段式離心泵,采用了國家推薦使用的節能產品的水力模型,在行業內居技術**地位。具有效率高,性能范圍廣,運轉安全和平衡,噪音低,壽命長,安裝維修方便等優點。

D型臥式臥式多級離心泵揚程可根據使用需要而增減水泵級數。水泵裝配良好與否,對性能影響關系很大,尤其是各個葉輪的口出與導翼的進出中心,其中稍有偏差即將使水泵的流量減少,揚程降低效率差,故D檢修裝配時務必注意----------D85-45*4臥式多級離心泵葉輪為優質鑄鐵制成,內有葉片,液體沿軸向單側進入,由于葉輪前后受壓不等,必然存D軸向力,此軸向力由平衡盤來承擔,葉輪制造時經動靜平衡試驗。--------D85-45*4臥式多級離心泵軸為優質炭素鋼制成,中間裝有葉輪,用鍵,軸套及軸套螺母固定D泵上。軸的一端裝聯軸器部件,與電機直接連接。--------D85-45*4臥式多級離心泵密封環為鑄鐵制成,防止水泵高壓水漏回進水部分,分別固定D進水段與中段之上,為易損件,磨損后可用備件更換。--------D85-45*4臥式多級離心泵平衡環為鑄鐵制成,固定D出水段上,它與平衡共同組成平衡裝置。--------D85-45*4臥式多級離心泵平衡盤為耐磨鑄鐵制成,裝D軸上,位于出水段與尾蓋之間,平衡軸向力。--------D85-45*4臥式多級離心泵軸套為鑄鐵制成,位于填料室處,作固定葉輪和保護泵軸入用,為易損件,磨損后可用

備件更換。軸承是單列向心球軸承,采用鈣基潤滑脂潤滑。填料起密封作用,防止空氣進入和大量液體漏出。

可供輸送不含固體顆粒（磨料）,不含懸浮物的清水或物理化學性質類似于清水的其它液體。也可通過改變泵的材質（或泵過流部分的材質）密封形式和增加冷卻系統用于輸送熱水,油類,腐蝕性或含糜爛的介質等。

D85-45*4,D85-45*5,D85-45*6臥式多級離心泵按其使用范圍主要分為以下幾個類型：

D型：供輸送不含固體顆粒,溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山工廠和城市給排水工程用。

DF型：供輸送不含固體顆粒,溫度為－20℃-105℃的腐蝕性液體,泵進口允許壓力小于0.4MPa.用戶可根據輸送介質的名稱,濃度,比重,使用溫度及泵進口壓力等合理選用泵的材質,密封形式。

DY型：用于輸送固體顆粒含量<=15%,顆粒度<=0.5mm,溫度<=80℃的中性礦井水及類似的其它介質。

D85-45*4,D85-45*5,D85-45*6,多級離心泵性能范圍

流量：Q=3.75~850m3/h

揚程：H=49-1740m

D/DF/DY/MD型泵具有相同性能參數和安裝尺寸。

D85-45*4,D85-45*5,D85-45*6,多級離心泵型號說明

例:D(DF/DY/MD)46-30X4

D-多級離心泵

DF-多級而腐蝕離心泵

DY-多級離心油泵

MD-多級而磨離心泵

46——設計點流量為46m3/h

30——設計點揚程為30m

4——級數為4級

例:100D(DF/DY/MD)16X3

100——泵吸入口直徑為100mm

D——多級離心油泵

DF-多級耐腐蝕離心泵

DY-多級離心油泵

MD-多級耐磨離心泵

30——設計點揚程為30m

4——級數為4級

D85-45*4,D85-45*5,D85-45*6,多級離心泵產品特點

1,水力模型先進,效率高,性能范圍廣。

2,泵運行平穩,噪音低。

3,軸封采用軟填料密封或機械密封,密封安全可靠,結構簡單,維修方便快捷。

4,軸為全封結構,確保了不與介質接觸,不銹蝕,使用壽命長。

D85-45*4,D85-45*5,D85-45*6,多級離心泵安裝順序

(1)機組運到現場,附帶底座者已裝好電動機,找平底座時可不必卸下水泵和電機。

(2)將底座放在地基上,在地腳螺釘附近墊楔形墊鐵,將底座墊高20~40毫米,準備找平后填充水泥漿之用。

(3)用水平儀檢查底座的水平度,找平后扳緊地腳螺母用水泥漿填充底座,待水泥干涸后應再次檢查水平度。

(4)當機組功率較大時,為了方便運輸可能會(huì )將泵,電機及底座分開包裝,這時即需要用戶自行安裝,校正水泵機組,其方法如洗：

a.將底座的支持平面,水泵腳,電機腳的平面上的污物洗清除凈,并把水泵和電機放到底座上。

b.調整泵軸水平,找平后適當上緊螺母,以防走動.

c.吊起電機,使泵聯軸器和電機聯軸器配合,放下電機到底做上相應位置；

d.調整兩聯軸器間隙為5mm左右,并校正電機軸與泵軸的軸心線是否重合,其方法是將平尺放在聯軸器上,兩聯軸器外圓與平尺相平,若不重合,應調整電機或泵的相對位置,或墊以薄片來調整；

e.為了檢查安裝的精度,要在聯軸器圓周上幾個不同位置上用塞尺測量?jì)陕?lián)軸器平面的間隙,聯軸器平面一周上間隙差數不得越過0.3毫米．兩端中心線上下或左右的差數不得越過0.1毫米。

(5)當機組不帶底座時,則需在基礎上直接安裝,其方法與4相似,但應更加注意校正。

D85-45*4,D85-45*5,D85-45*6,多級離心泵安裝事項

1,安裝時管路重量不應承受在泵上,否則易損壞水泵；

2,安裝時必須擰緊地腳螺栓,且每間隔一定時段應對泵進行檢查防止其松動,以免水泵起動時發生劇烈振動而影響泵的性能；

3,安裝水泵前應仔細檢查泵流道內有無影響水泵運行的硬質物(如石塊,鐵砂等)以免水泵運行時損壞過流部件：

4,為了維護方便和使用安全,在泵的進出口管路上安裝一只調節閥及在泵進出口附近安裝一只壓力表,對于高揚程泵,為防止水錘,還應在出口閘閥前安裝一只止回閥以應付突然斷電等失去動力而生產的事故,從而確保水泵在適合工況下運行,延長水泵的使用壽命；

5,泵用于有吸程場合,應裝有底閥,并且進口管路不應有過多彎道,同時不得有漏水,漏氣現象,以免影響水泵的吸入性能；

6,為不使雜質進入泵內而堵塞流道影響性能,應在泵進口前面安裝過濾器；

7,安裝管路前轉動水泵的轉子部件,應無磨擦或卡死現象,否則應將泵拆開檢查原因。

D85-45*4,D85-45*5,D85-45*6,多級離心泵維護保養

泵的啟動,運行,停機維護保養

1,將泵周?chē)�清理干凈�?/span>

2,在軸承內加入鈣基黃油。用手盤動轉子應靈活無卡研現象。

3,試開電機,檢查電機轉向是否與泵相符。

4,打開出口法蘭處的放氣閥,往泵內灌注水,或用真空泵引水。

5,關閉吐出管上的閘閥及壓力計旋塞。

6,上述工作完畢后,啟動電機,打開壓力表旋塞。

7,當泵以正常轉速轉動后,壓力計顯示處壓力時,打開真空表旋塞并逐漸打開出口閘閥,直到所需壓力為止。

8,在運行中,泵的軸承溫度不得超過外界溫度35℃,其較限溫度不得大于75℃。每運行500小時需往軸承注入黃油。

9,填料室內或密封室內正常漏水程度,以每分鐘30-60滴為宜,應隨時調整填料壓蓋或機械密封壓蓋的壓緊程度。

10,定期檢查聯軸器,注意軸承溫升。

11,當泵停止時,應選關閉出口管路上的閘閥,關閉真空表旋塞；并停止電機,然后關閉壓力表旋塞。

12,泵在轉動中發現有不正常噪音時,應立即停機檢查其原因。

13,冬季冷季節,如短期停用水泵時,須擰開進水段上的四方螺賽。將存水放掉,以免凍裂水泵。

14,泵經長期使用后,若流量壓力有明顯下降時,應拆開水泵檢查,更換其易損零件。

長期停止使用水泵時,水泵應拆卸開,將泵零件的水分擦干,除去銹垢,并涂以防銹油脂,然后重新裝好妥善保存。

自平衡泵是為滿足用戶需要,加速高壓多級泵技術發展,采用國外同類產品的先進技術結合本公司多年設計經驗,使用國家推薦的節能產品的水力模型,依據API610標準研究開發的高壓多級離心泵產品；在行業內居于技術地位。具有區寬,性能范圍廣,汽蝕性能好,運轉安全和平穩,噪音低,易損件少,安裝維修方便等優點。可靠性大大提高,無故障運行時間是普通泵的3倍以上,用戶維修成本大大降低,從而降低泵的壽命周期成本。高壓自平衡節段式離心泵將傳統多級離心泵的結構形式進行了創(chuàng )新,取消了多級離心泵的軸向力平衡機構,是采用平衡盤或平衡鼓結構的D,DG型多級離心泵好的替代品。由于無平衡裝置,即無平衡盤的園盤摩擦損失又無平衡回流損失,所以泵效率比同類別多級泵提高5-14%,同時完全解決因平衡裝置失效而導致平衡盤和平衡盤座的磨損或轉子咬死等各種故障,大大延長泵的使用壽命。多年的運行證明,該產品性能達到全部同類產品的先進水平。
